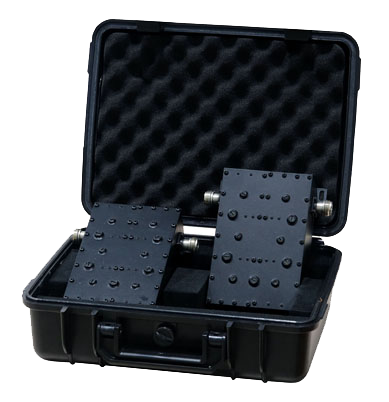

高铁测试带通滤波器套件
 |
【概述】
bpf-k1-gr是gsm-r高铁测试专用的成套滤波器，由两个带通滤波器组成。
其主要作用是为了提高频谱分析仪的动态范围，抑制移动gsm900的大信号，保留需要观察的885-889mhz和930-934mhz频段的信号。
bpf-k1-gr是高q值的带通滤波器，离通带仅1mhz位置(890mhz和935mhz)抑制大于15db。
在高铁gsm-r电磁环境测试中，bpf-k1-gr是必不可少的测试附件。
备注：详细资料可联系bxt获取。
【特点与应用】
结构牢固，体积小，便于携带
实验室和现场应用
高铁gsm-r上行/下行信号的测试
配合频谱分析仪或接收机进行电磁环境测试
【指标】
| 型号 | bpf-930934-n |
| 阻抗 | 50ω |
| 通带频率 | 930-934mhz |
| 阻带范围 | 870-915mhz,935-960 mhz |
| 带外抑制 | >15db@935mhz |
| 插入损耗 | <3.0db typ.,4db max. |
| 接口 | n(f) |
| 尺寸 | 106(w)*134(d)*48(h)mm |
| 型号 | bpf-885889-n |
| 阻抗 | 50ω |
| 通带频率 | 885-889mhz |
| 阻带范围 | 870-880mhz,890-915 mhz |
| 带外抑制 | >15db@890mhz |
| 插入损耗 | <3.0db typ.,4db max. |
| 接口 | n(f) |
| 尺寸 | 106(w)*134(d)*48(h)mm |
